Zgniatanie profilu cienkościennego

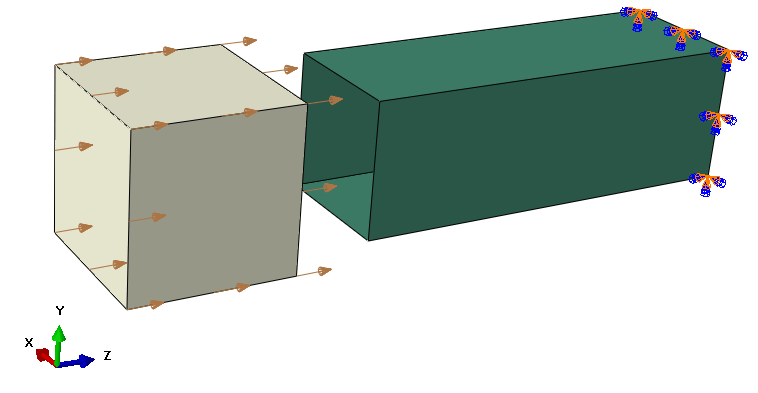

Zadanie polega na przeprowadzeniu analizy deformacji profili cienkościennego pod wpływem uderzenia. Profil modelujemy używając elementów powłokowych. Zakładamy, że element który uderza w profil jest ciałem, które również może się deformować. W kroku początkowym zakładamy rozkład pola prędkości przypisany do elementu uderzającego. Profil utwierdzony jest na jednym końcu.

Profil wykonany jest z aluminium o następujących parametrach materiałowych
• gęstość 2500 $kg/m^3$
• moduł Younga 70 $GPa$
• współczynnik Poissona 0.3
• początkowa granica plastyczności 250 $MPa$
• liniowe wzmocnienie izotropowe o module 500 $MPa$

Element uderząjacy wykonany jest ze stali pracującej w zakresie sprężystym
• gęstość 7500 $kg/m^3$
• moduł Younga 200 $GPa$
• współczynnik Poissona 0.3

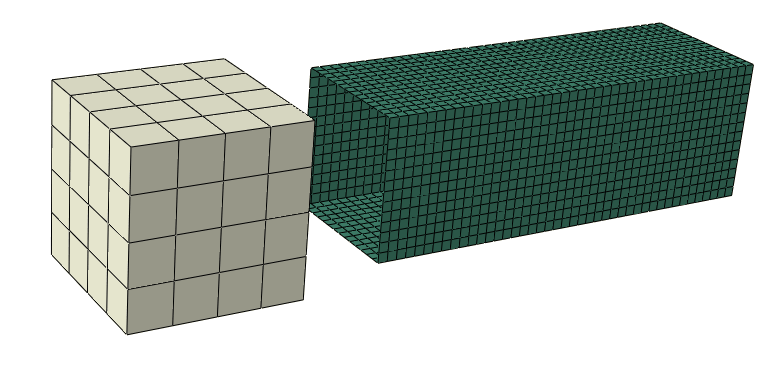

Należy wybrać analizę dynamiczną z podaniem czasu trwania całego procesu oraz opcje "General Contact". Siatka MES powinna mieć mniej więcej podobny rozmiar jak na rysunku poniżej

Modyfikacje zadania

• zmiana geometrii profilu
• zmiana warunków początkowych dla elementu uderzającego
