Płaski stan naprężenia w tarczy

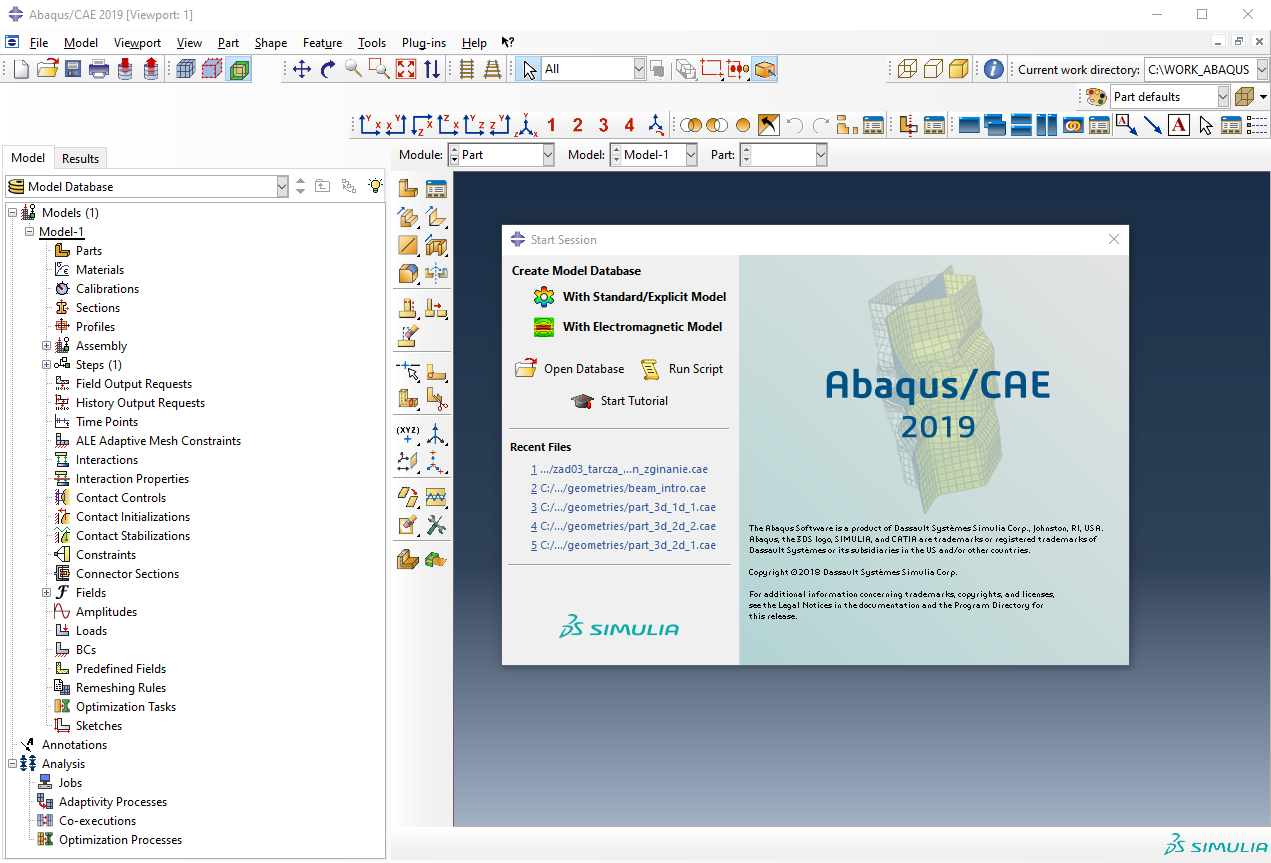

Klikamy "With Standard/Explicit Model"

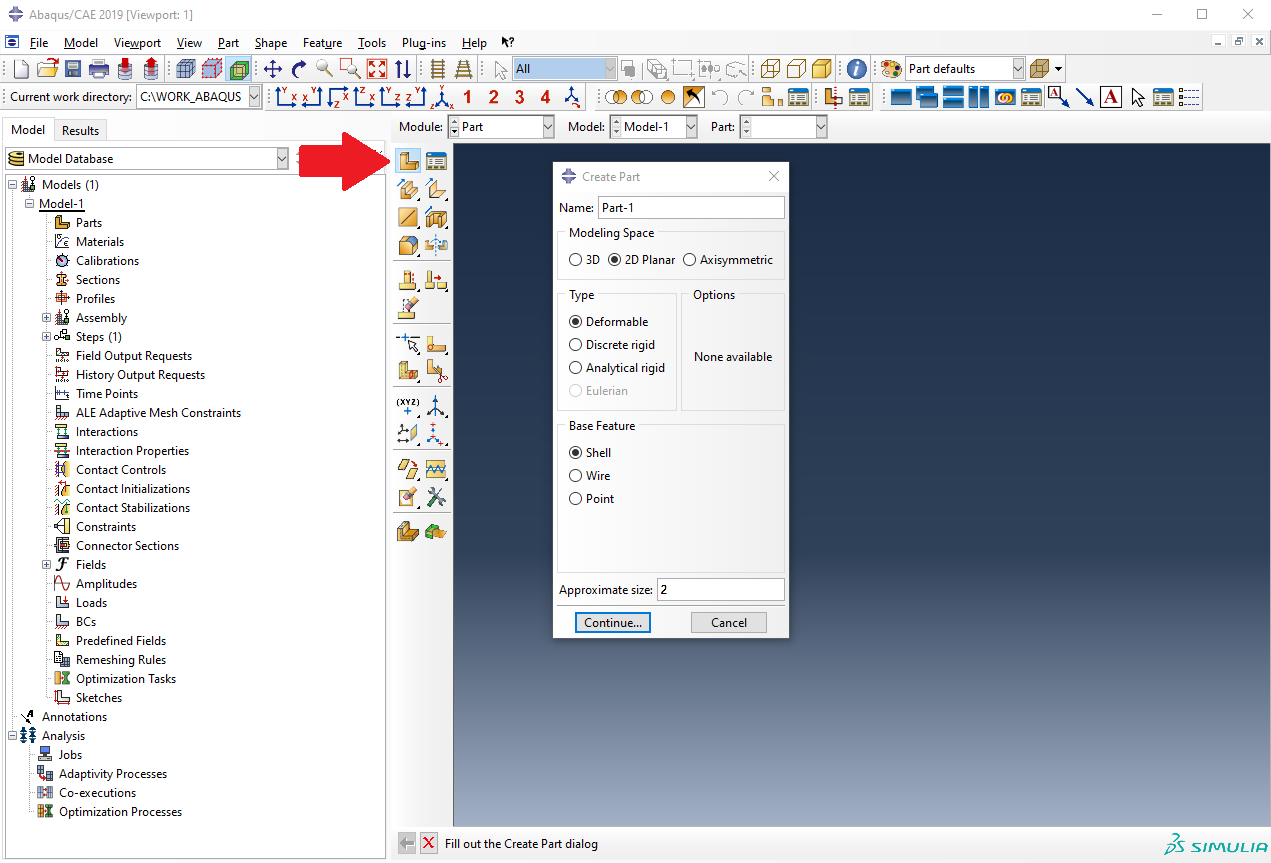

Klikamy "Create Part" i wybieramy ustawienia zgodnie z rysunkiem i klikamy "Continue".

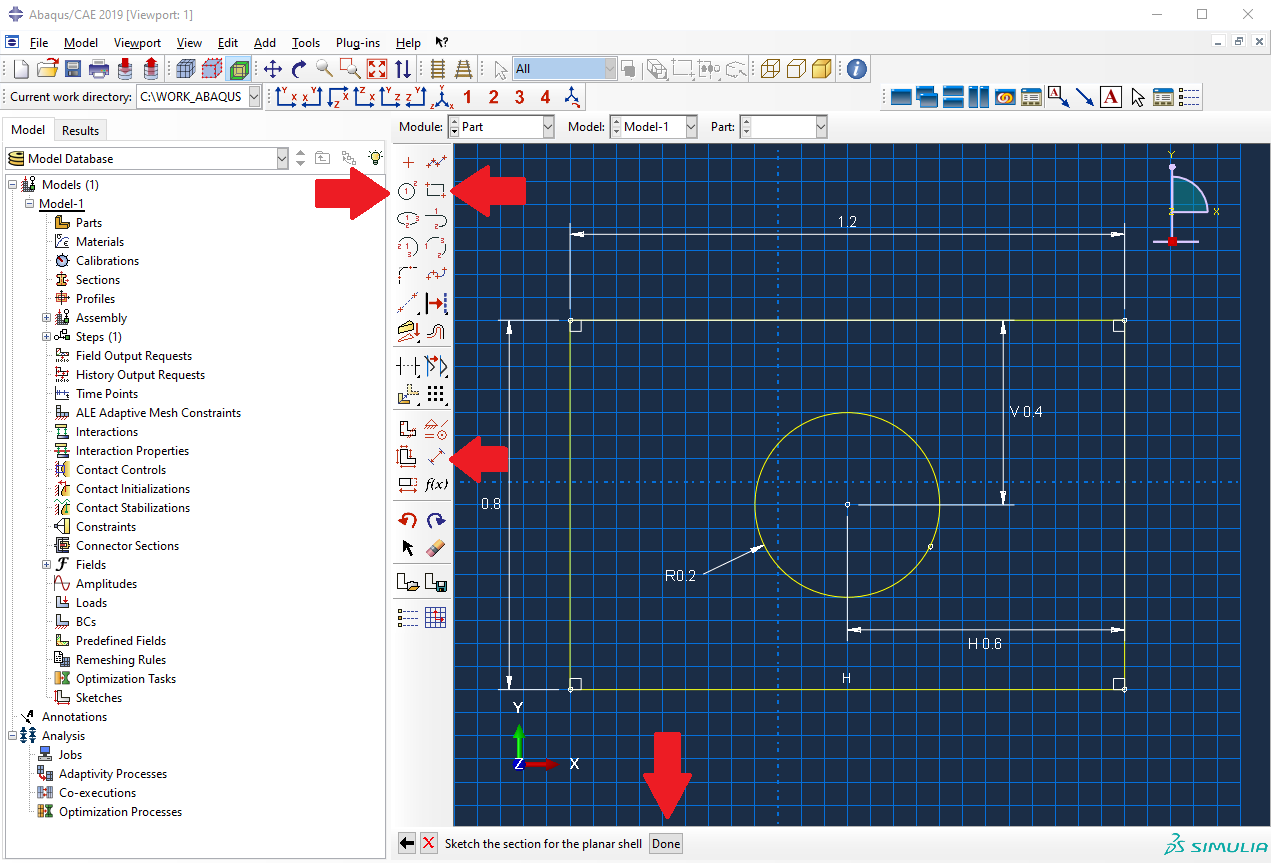

Abaqus automatycznie przenosi nas do modułu "Sketch" gdzie rysujemy kształ zgodnie z rysunkiem używając "Create Circle", "Create Lines: Rectangle" i "Add Dimension"

Po zakończeniu rysowania klikamy "Done". Otrzymujemy dwuwymiarową geometrię.

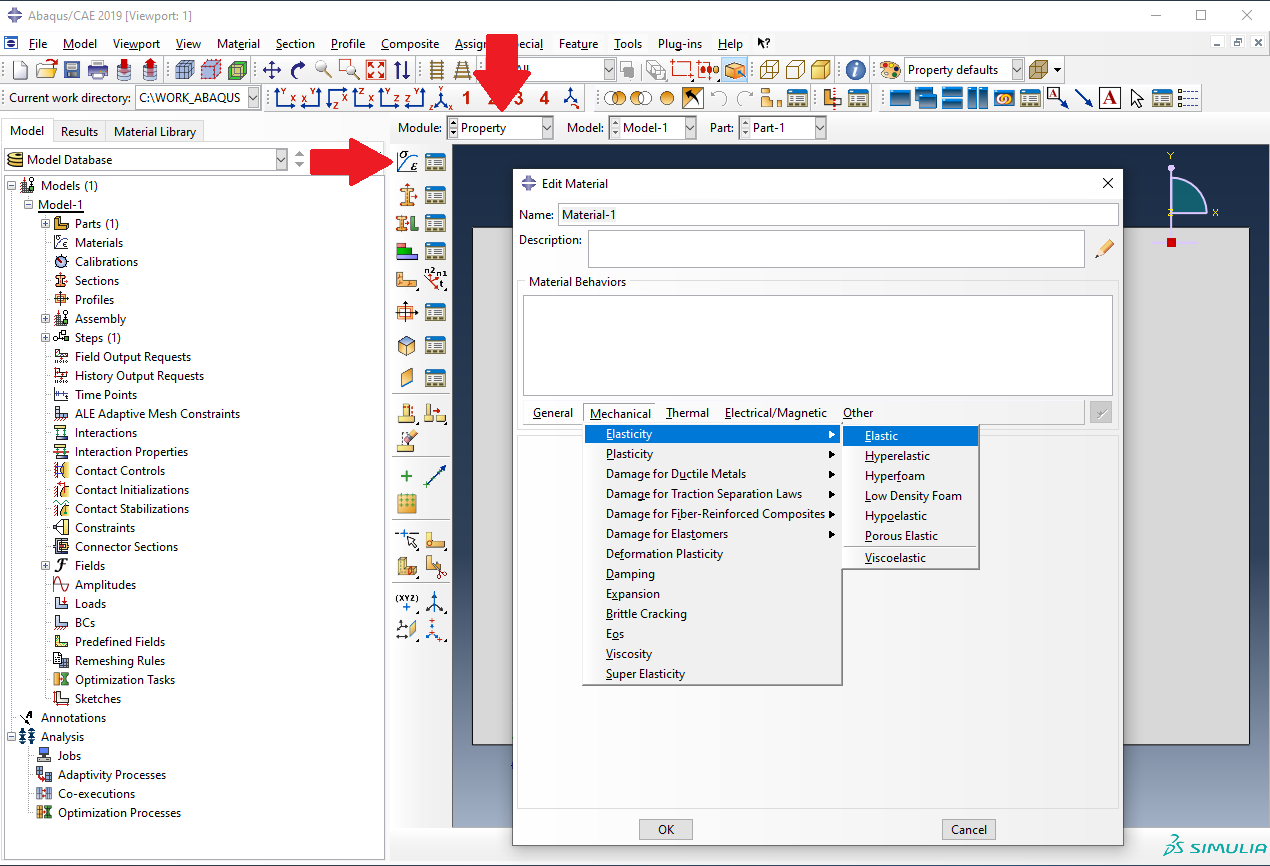

Przechodzimy do modułu "Property" i klikamy "Create Material". Z listy wybieramy "Mechnical->Elasticity->Elastic".

W tablicy wpisujemy dwie wartości stałych materiałówych: Moduł Younga $120$GPa i współczynnik Poissona $0.25$.

Klikamy "Create Section" i ustawiamy kategorię na "Solid" i "Homogeneous".

W kolejnym okienku przypisujemy do sekcji nasz materiał "Material-1" oraz zaznaczamy opcję "Plane stress/strain thickness i zmieniamy wartość na $0.1$m.

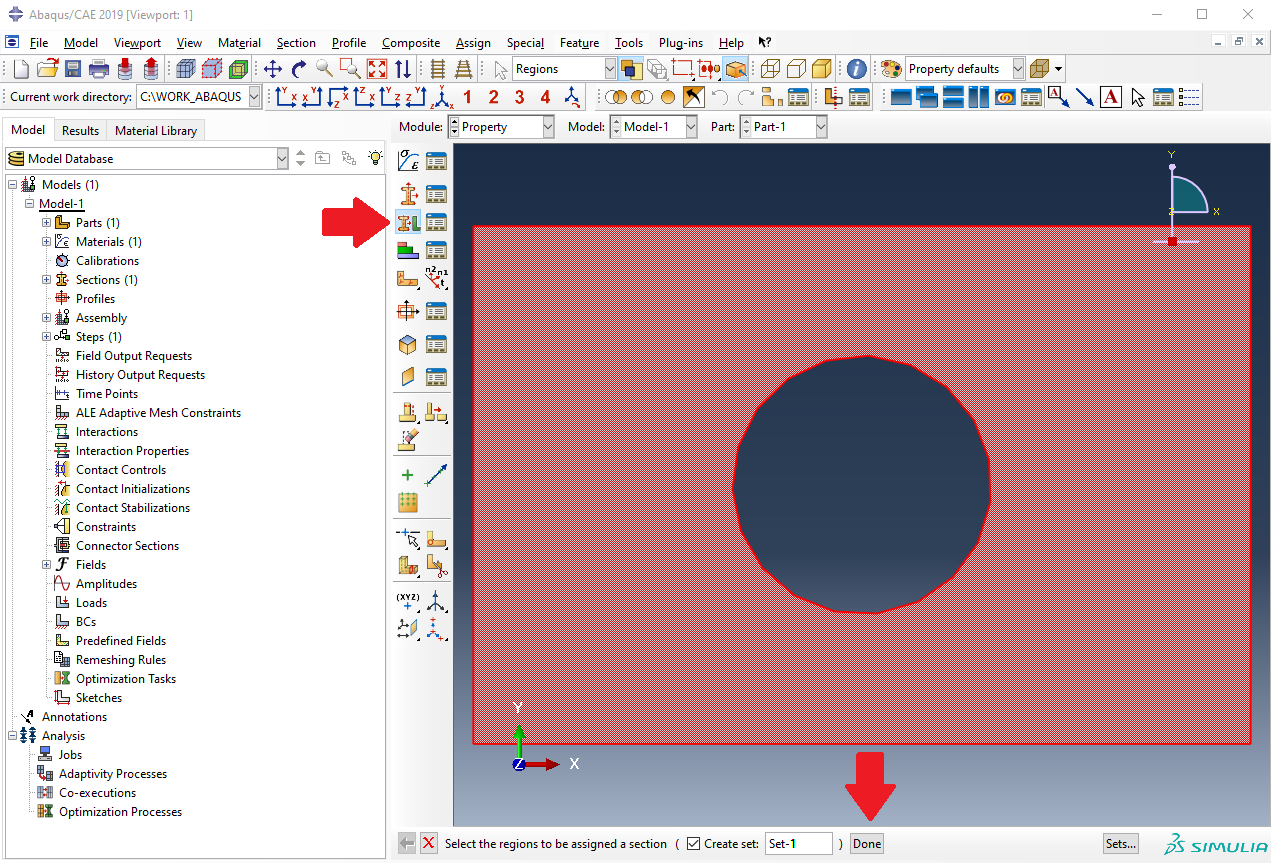

Klikamy "Assign Section". Zaznaczamy cały nasz Part i klikamy "Done".

Z listy "Section" wybieramy naszą stworzoną Sekcję "Section-1" i klikamy "Ok".

Przechodzimy do modułu "Assembly" i klikamy "Create Instance". Zachowujemy domyślne ustawienia i klikamy "Ok".

Przechodzimy do modułu "Step". Wybieramy z listy "Static, General" i klikamy "Continue"

Ustawiamy czas symulacji "Time period" równy 10$s$ i parametr "Nlgeom" na "On".

Przechodzimy do zakładki "Incrementation". Ustwiamy "Increment size" odpowiednio "Initial" - 1,"Maximum" -1. Klikamy "Ok".

Przechodzimy do modułu "Load". Klikamy "Create Boundary Condidtion". Ustawiamy "Step" na "Initial oraz "Category" na "Mechanical". Wybieramy "Displacement/Rotation". Klikamy "Continue"

Zaznaczamy lewą krawędź i klikamy "Done"

W okienku zaznaczamy opcję "U1" i "U2". Klikamy "Ok".

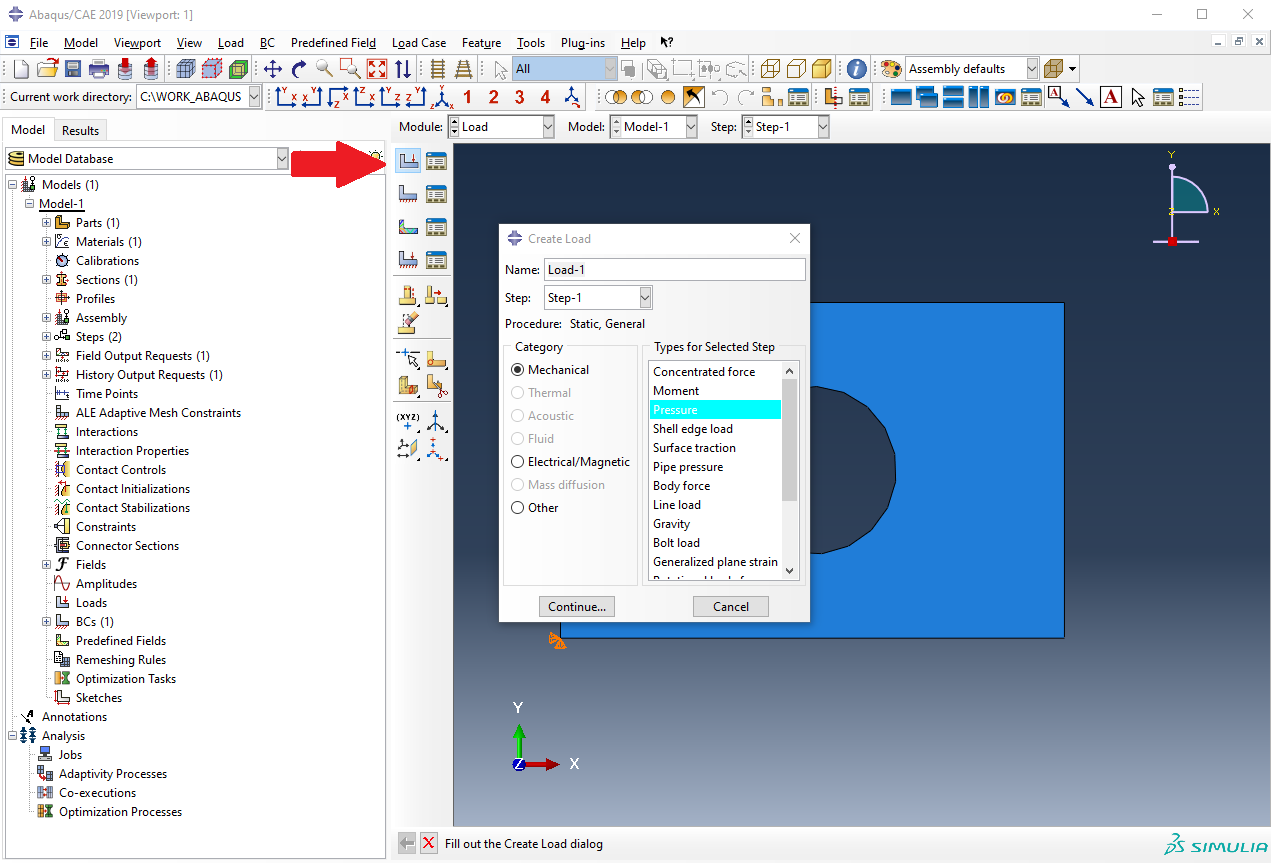

Klikamy "Create Load". Ustawiamy "Step" na "Step-1" oraz "Category" na "Mechanical". Wybieramy "Pressure". Klikamy "Continue".

Zaznaczamy górną krawędź tarczy i klikamy "Done".

W okienku ustawiamy wartość "Magnitutde" na $200e6$Pa i klikamy "Ok"

Nasz model na tym etapie powinien prezentować się w następujący sposób:

Przechodzimy do modułu "Mesh", zaznaczay "Object" jako "Part" i klikamy "Seed Part Instance". Ustawiamy "Approximate global size" równy $0.1$.

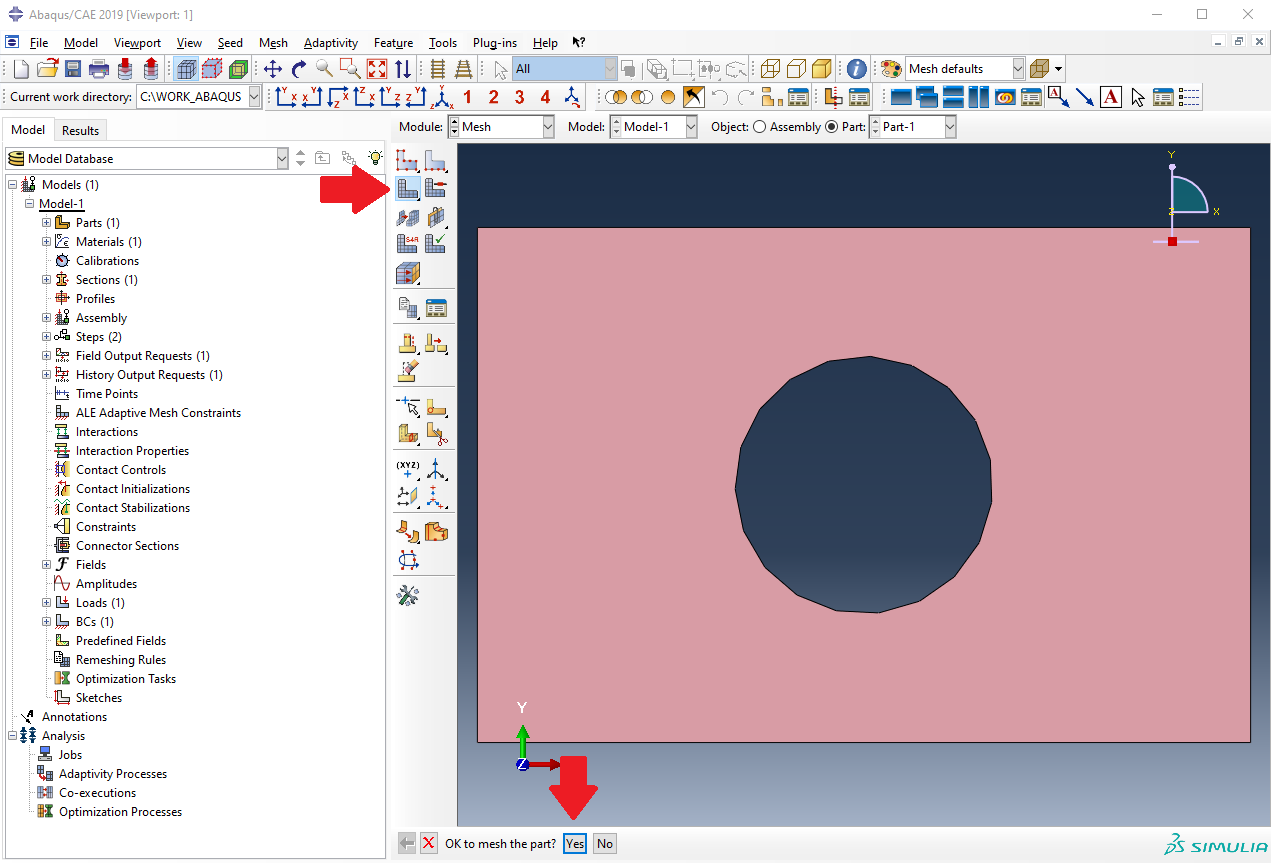

Klikamy "Mesh Part" i potwierdzamy klikając "Yes".

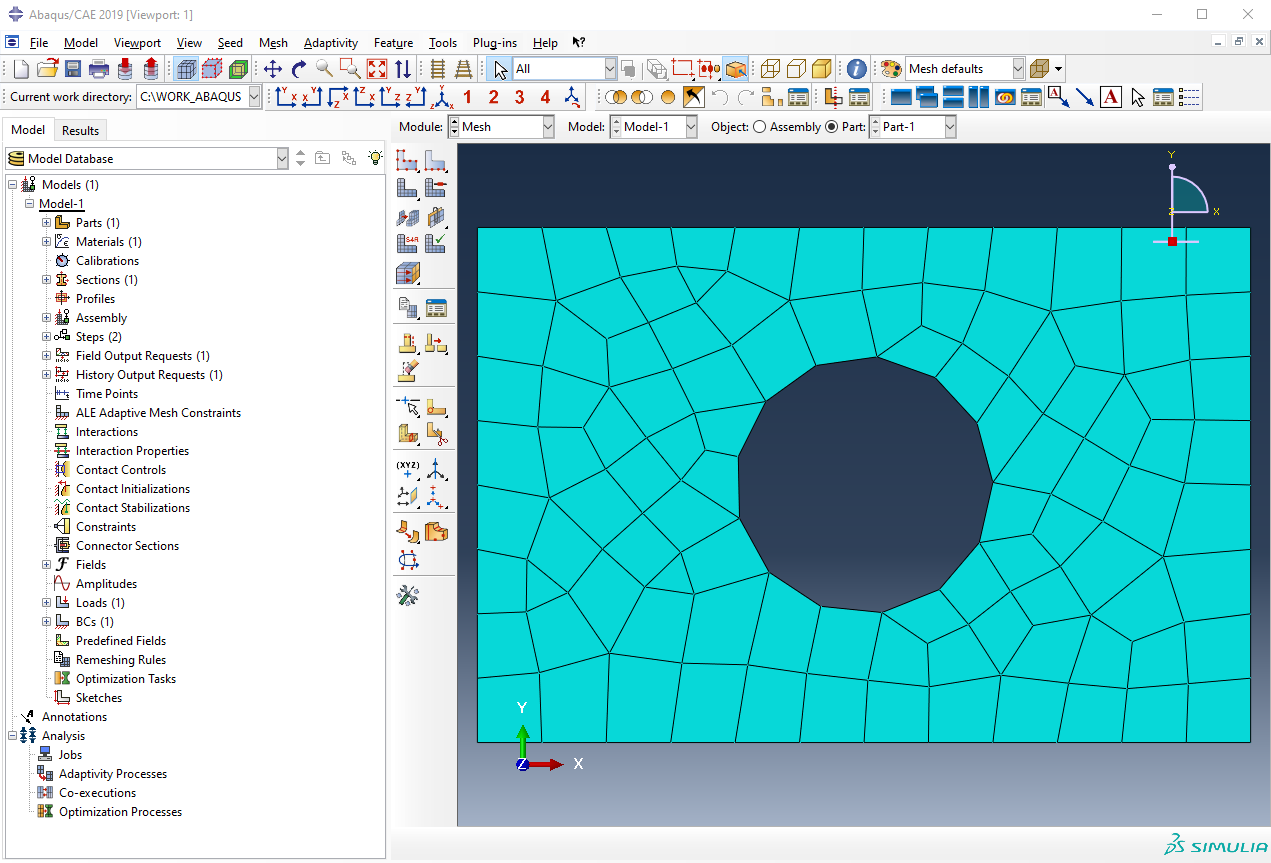

Siatka MES powinna wyglądać w następujący sposób

Przechodzimy do modułu "Job" i klikamy "Create Job". Jeżeli chcemy możemy zmienić nazwe naszego zadania (tak będą nazywały sie wszystkie pliki zwierające rezutltaty obliczeń). Klikamy "Continue".

Zachowujemy domyśle ustawienia i klikamy "Ok".

Klikamy "Job Manager". W okienku klikamy "Submit". Po zakończeniu obliczeń klikamy "Results".
