Wprowadzenie do programu Abaqus
ABAQUS jest oprogramowaniem do analizy elementów skończonych (MES) stosowanym do rozwiązywania różnych problemów związanych z inżynierią mechaniczną, w tym analizy naprężeń, deformaacji, wytrzymałości, dynamiki, ciepła i wielu innych. Program ten jest szeroko stosowany w przemyśle, w badaniach naukowych oraz w projektowaniu inżynieryjnym.

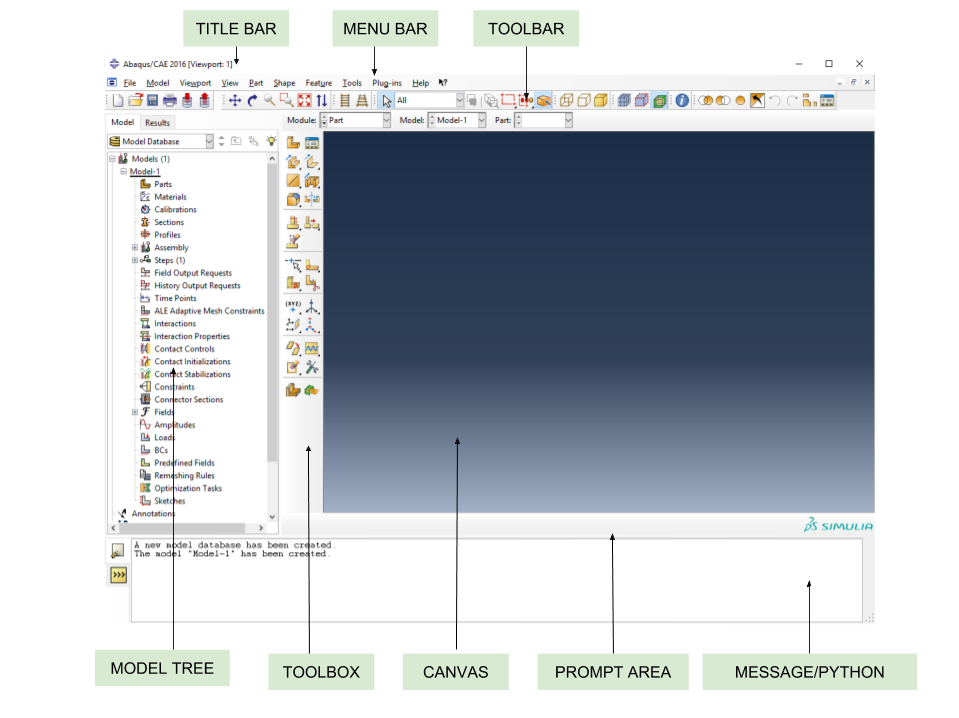

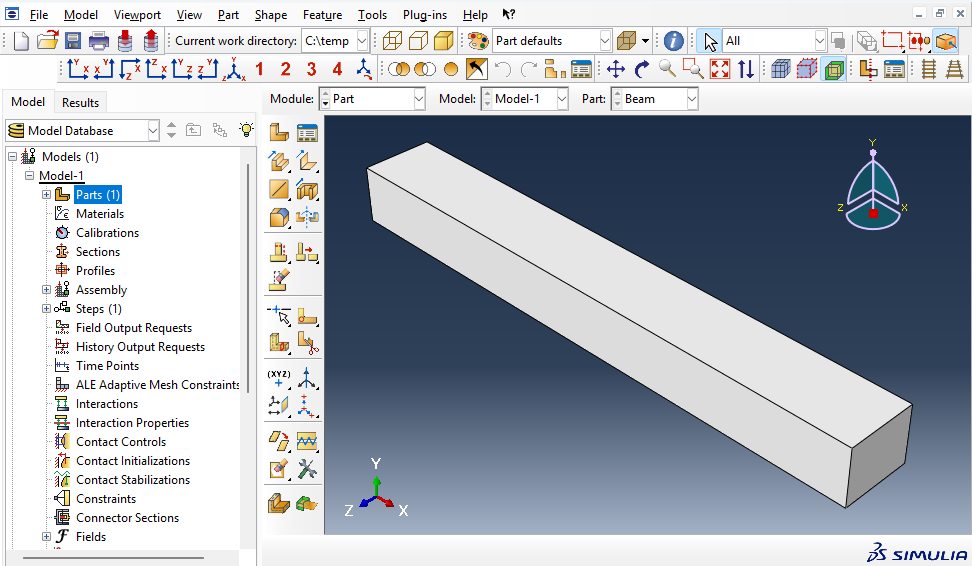

ABAQUS/CAE jest środowiskiem graficznym, które zapewnia interfejs użytkownika dla programu ABAQUS. Jest to narzędzie do modelowania, pre- i postprocesowania, co oznacza, że pozwala użytkownikom tworzyć modele geometryczne, definiować warunki brzegowe i obciążenia, uruchamiać analizy, a także analizować i wizualizować wyniki.
Jednostki
Abaqus nie posiada wbudowanego systemu jednostek! Wpisując daną wartość musimy pamiętać w jakiej jednostce została ona wpisana. Oto przykłady dwóch najczęściej stosowanych systemów jednostek
| Quantity | SI | SI (mm) |
|---|---|---|
| Długość (Length) | m | mm |
| Siła (Force) | N | N |
| Masa (Mass) | kg | tonne (10$^{3}$kg) |
| Czas (Time) | s | s |
| Naprężenie (Stress) | Pa (N/m$^2$) | MPa (N/mm$^2$) |
| Energia (Energy) | J | mJ (10$^{-3}$J) |
| Gęstość (Density) | kg/m$^3$ | tonne/mm$^3$ |
Sposoby tworzenia geometrii

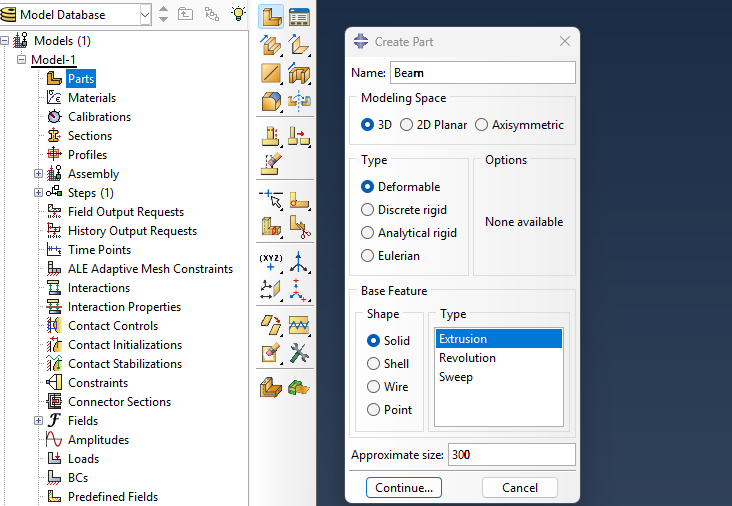

Program ABAQUS oferuje różne metody tworzenia geometrii 3D, w tym operacje takie jak "revolve", "extrude", "sweep" i inne. Oto krótkie omówienie każdej z tych metod:

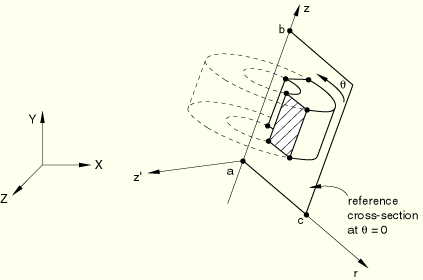

Revolve (Obrót)
Operacja obrót pozwala na utworzenie trójwymiarowej geometrii przez obrót dwuwymiarowego kształtu wokół osi. Możesz zdefiniować płaszczyznę, którą chcesz obrócić, oraz kąt obrotu. Wynikiem operacji obrót jest trójwymiarowa bryła.

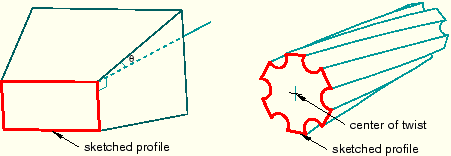

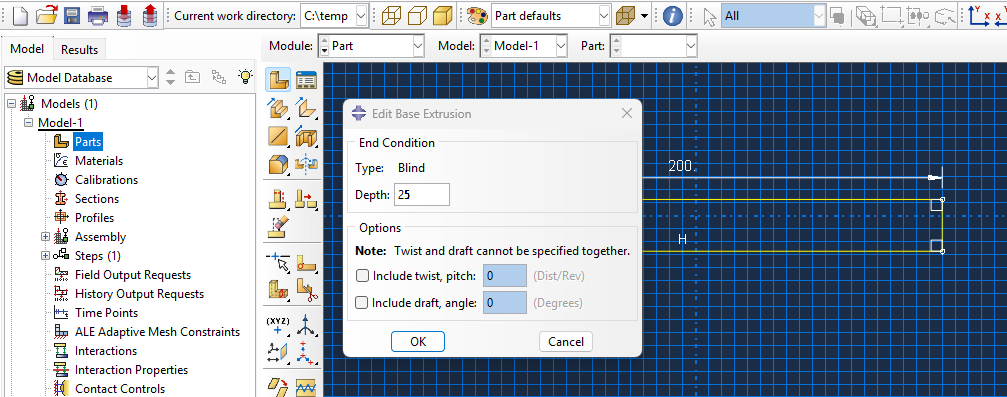

Extrude (Wyciągnięcie)
Operacja wyciągnięcia polega na rozciągnięciu dwuwymiarowego kształtu w trzecim wymiarze.
Możesz zdefiniować płaszczyznę bazową (np. obszar lub linia) oraz kierunek i odległość ekstruzji. Wynikiem operacji ekstruzji jest trójwymiarowa bryła.

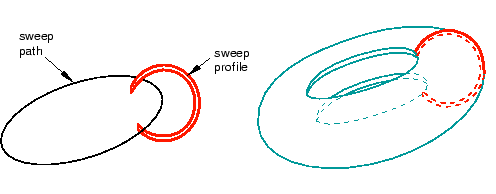

Sweep (Przesunięcie)
Operacja przesunięcia pozwala na utworzenie trójwymiarowej geometrii poprzez przesunięcie dwuwymiarowego kształtu wzdłuż ścieżki. Możesz zdefiniować dwuwymiarowy kształt oraz ścieżkę, którą ma przemieszczać się kształt. Wynikiem operacji przesunięcia jest trójwymiarowa bryła. Te operacje są często wykorzystywane do tworzenia podstawowych geometrii dla modeli w programie ABAQUS. Oprócz tych podstawowych operacji, ABAQUS oferuje również narzędzia do tworzenia bardziej złożonych geometrii, takich jak łączenie, przecinanie, operacje boolowskie i wiele innych.

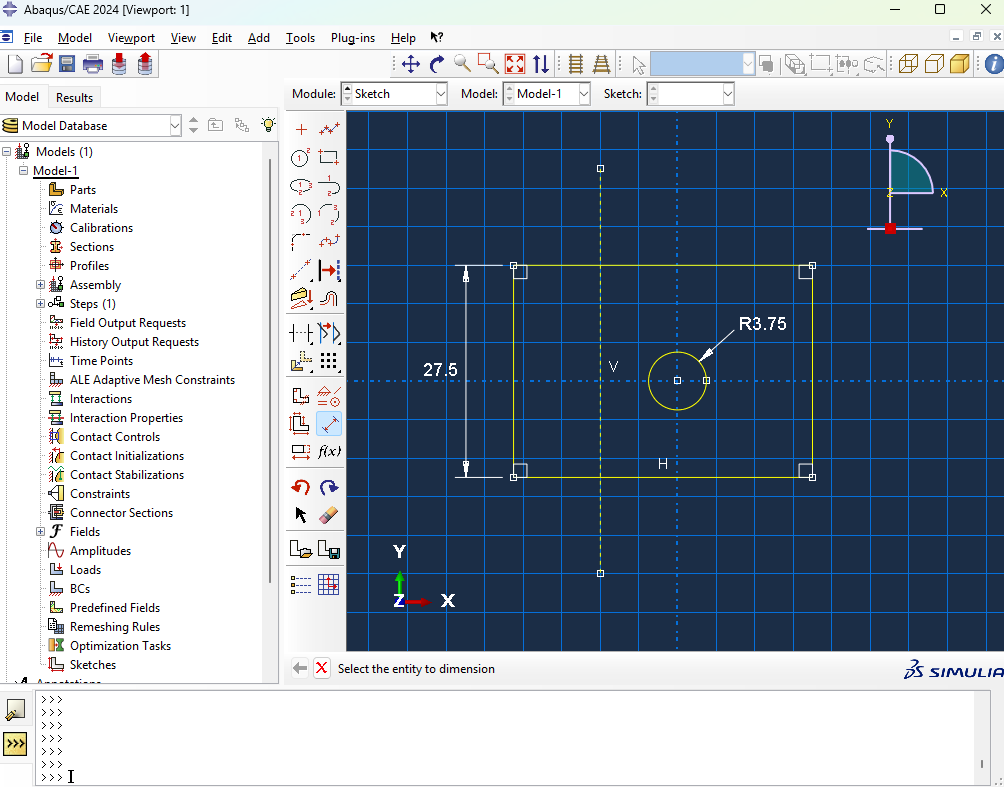

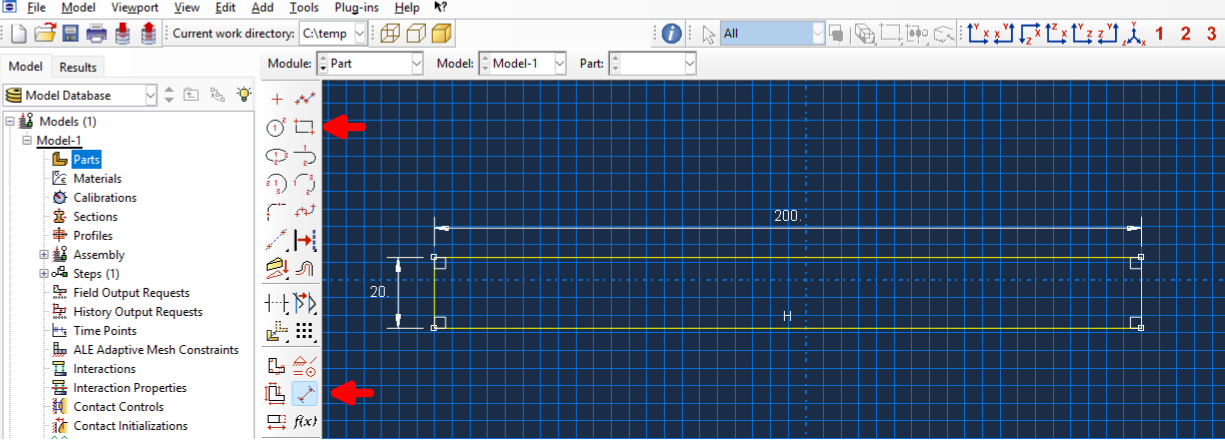

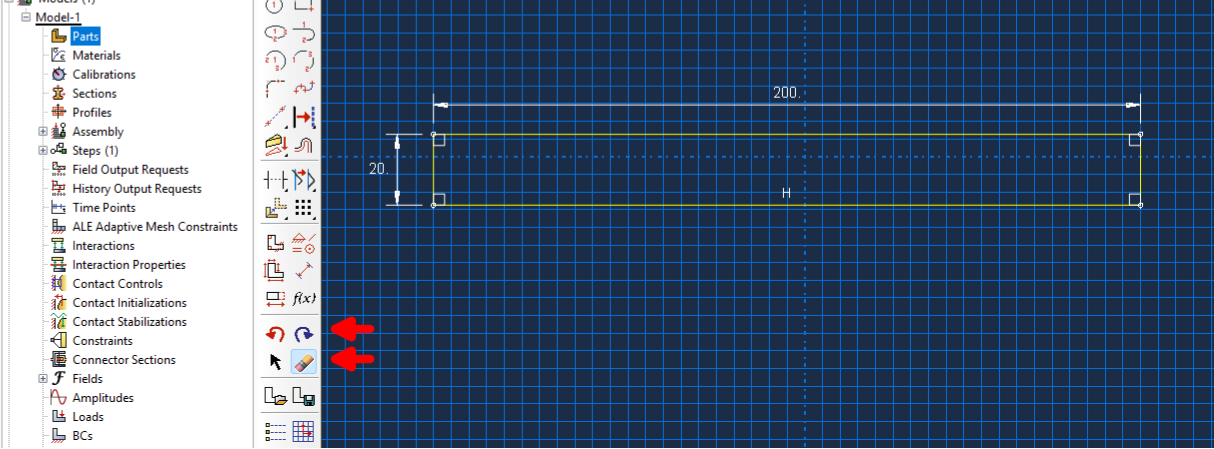

Dwuwymiarowe szkice

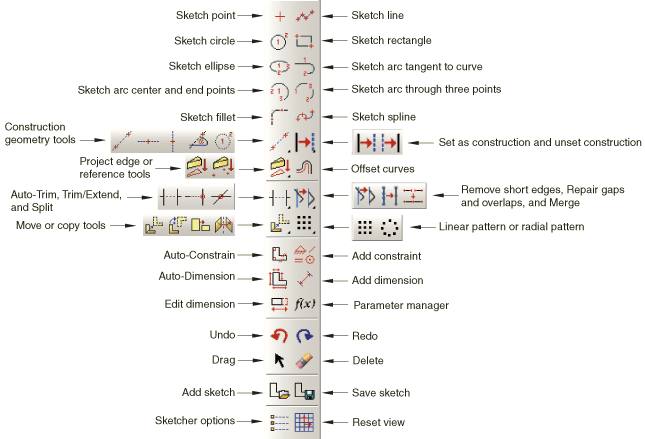

Narzędzia Sketcher pozwalają na:
• Tworzenie podstawowych elementów szkicu, takich jak linie, okręgi, łuki, elipsy, zaokrąglenia i splajny.
• Dodawanie geometrii konstrukcyjnej w celu ułatwienia pozycjonowania i wyrównywania elementów szkicu.
• Dodawanie więzów, wymiarów i parametrów w celu kontrolowania geometrii szkicu i zwiększenia precyzji.
• Przesuwanie, obracanie, skalowanie lub odbijanie lustrzane geometrii szkicu.
• Przeciąganie, przycinanie, wydłużanie, dzielenie lub scalanie elementów szkicu.
• Tworzenie podobnych obiektów poprzez odsunięcie, tworzenie wzorów liniowych lub promieniowych.

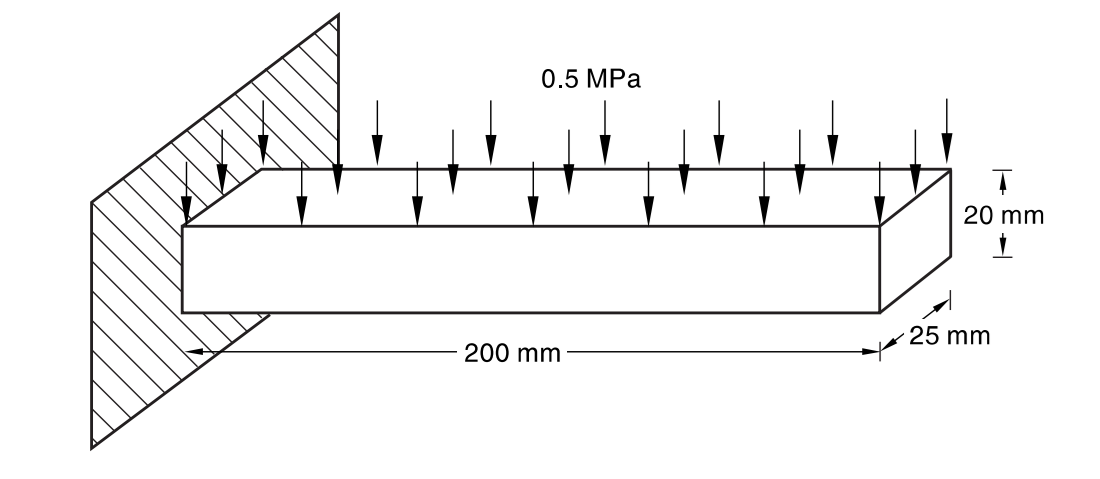

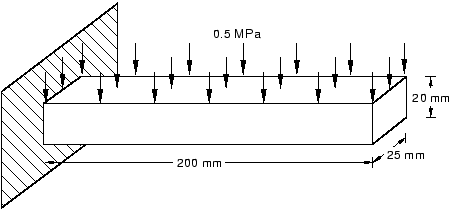

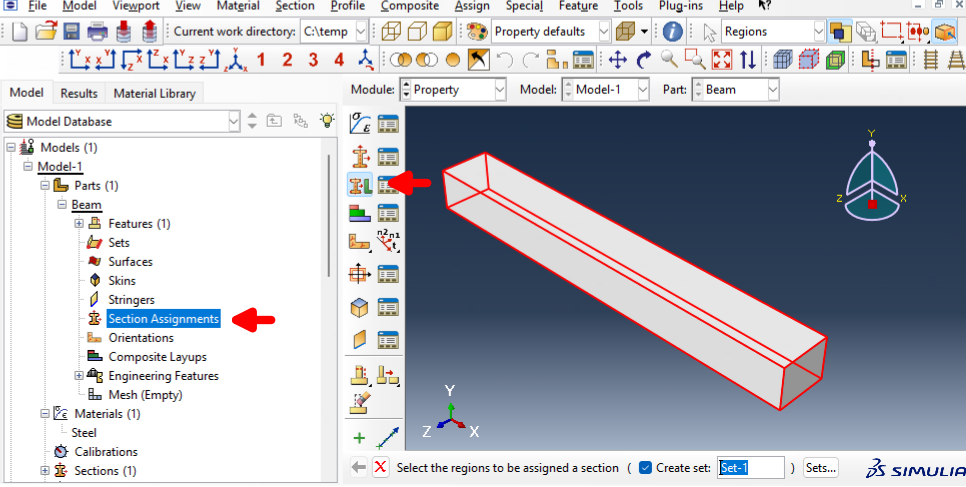

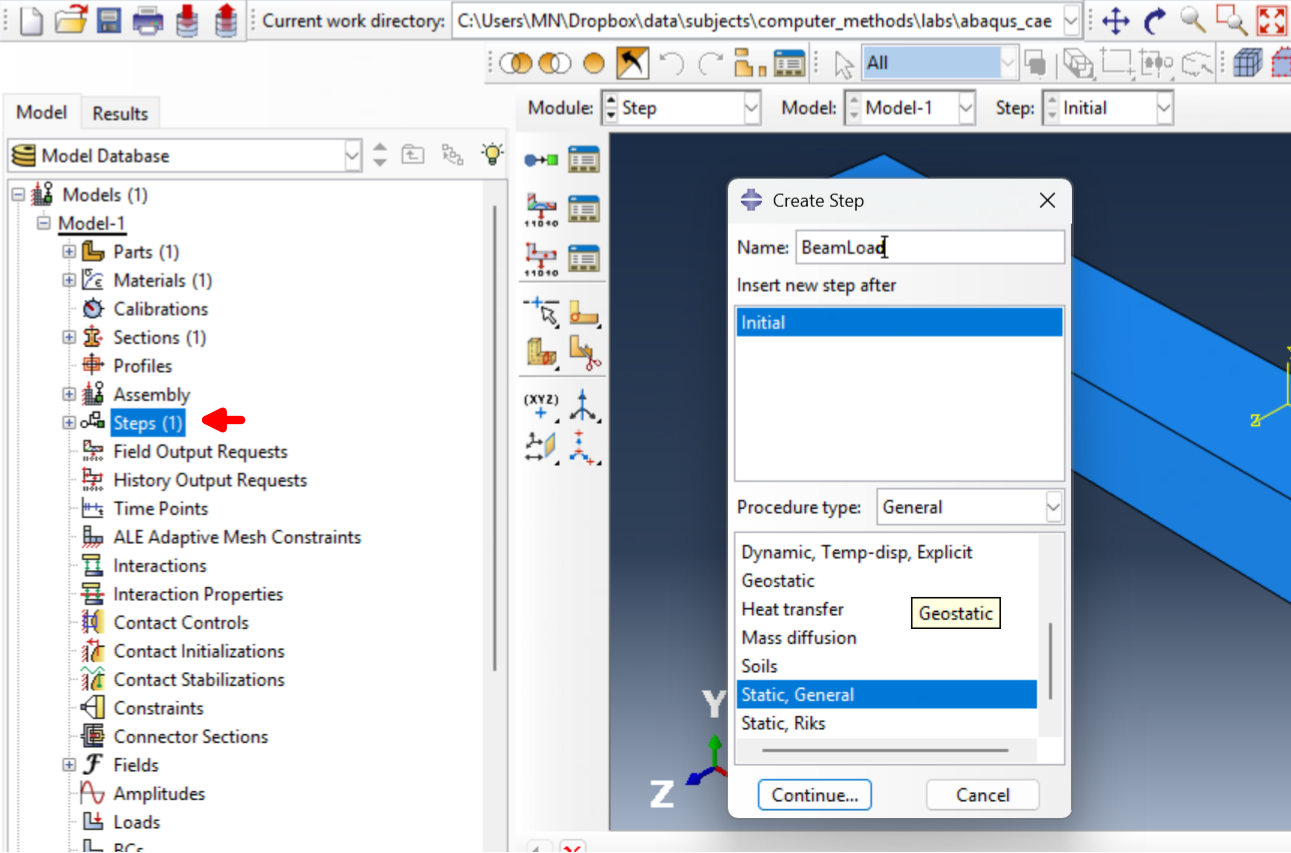

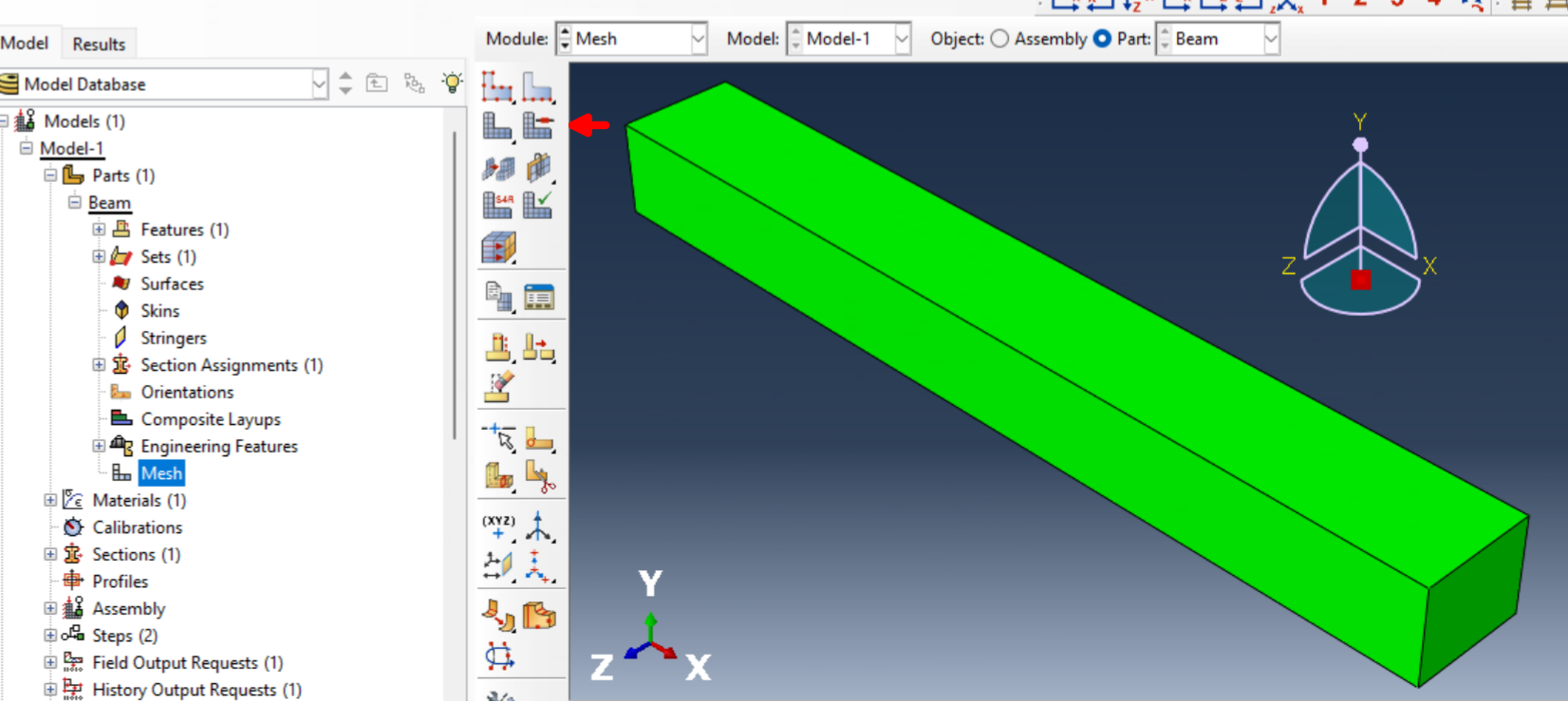

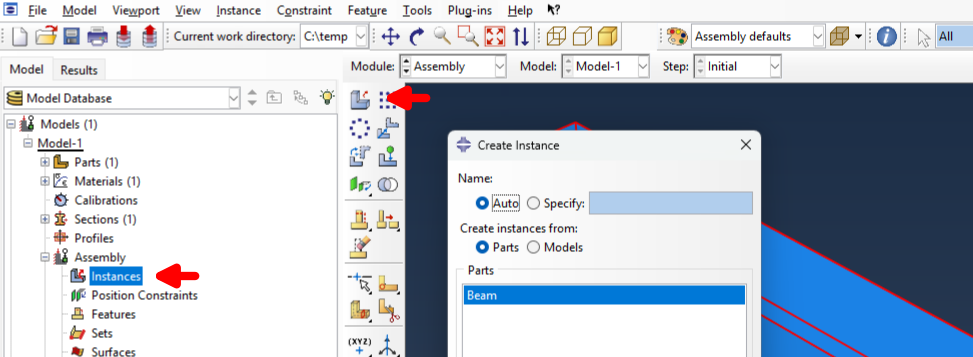

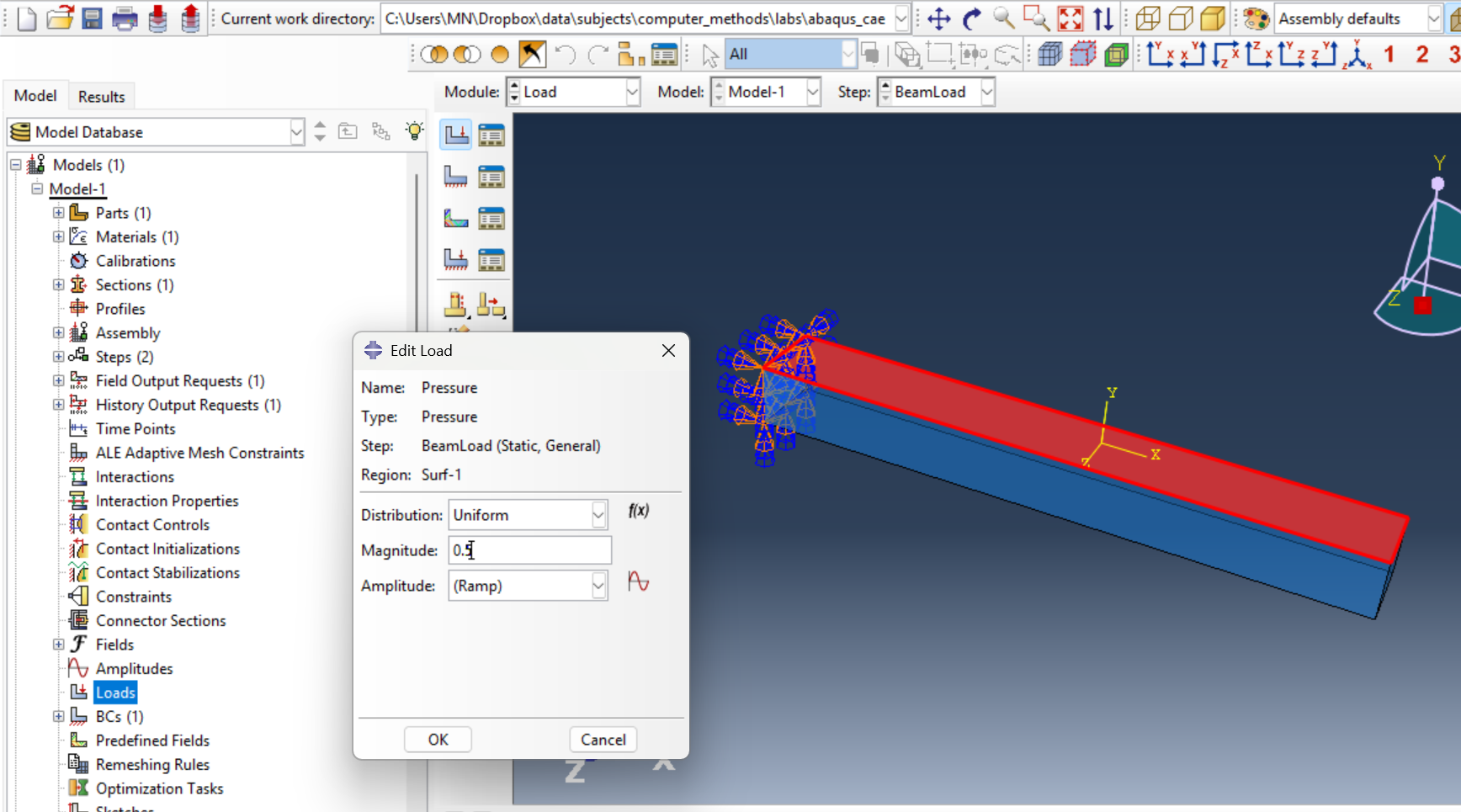

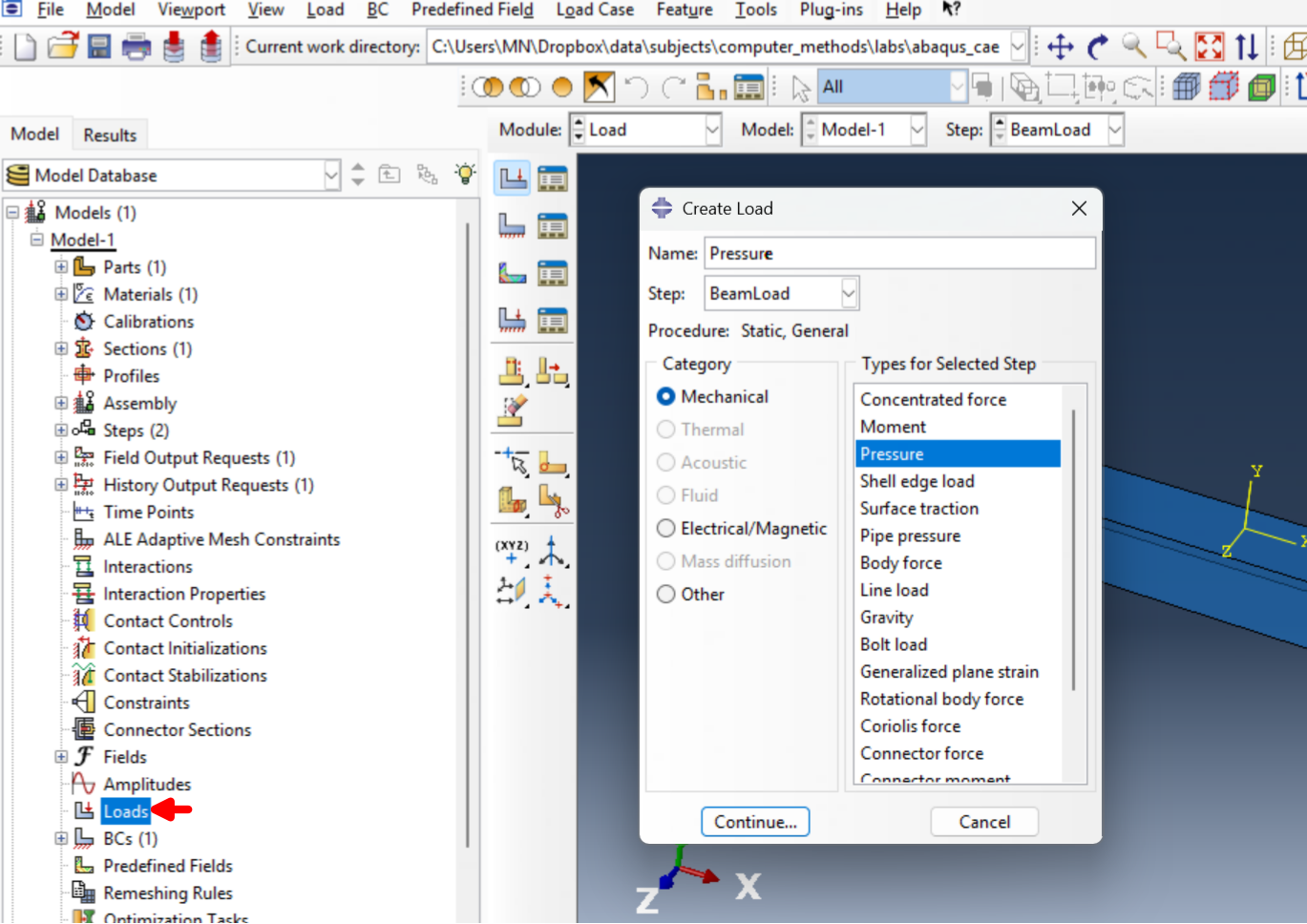

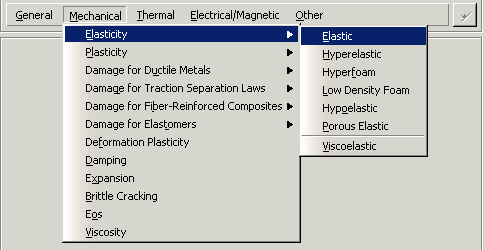

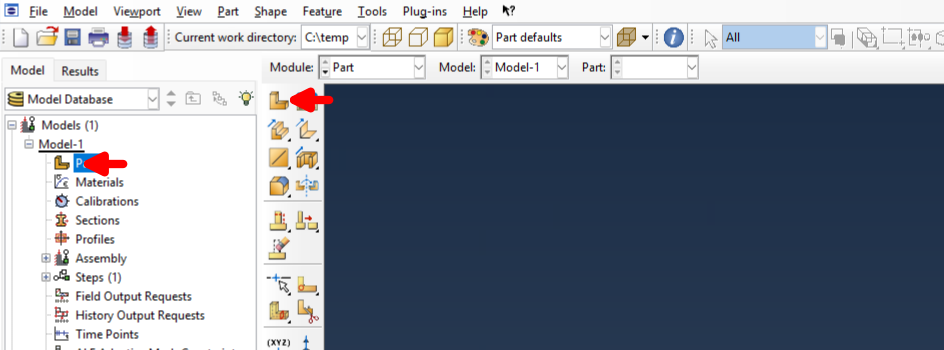

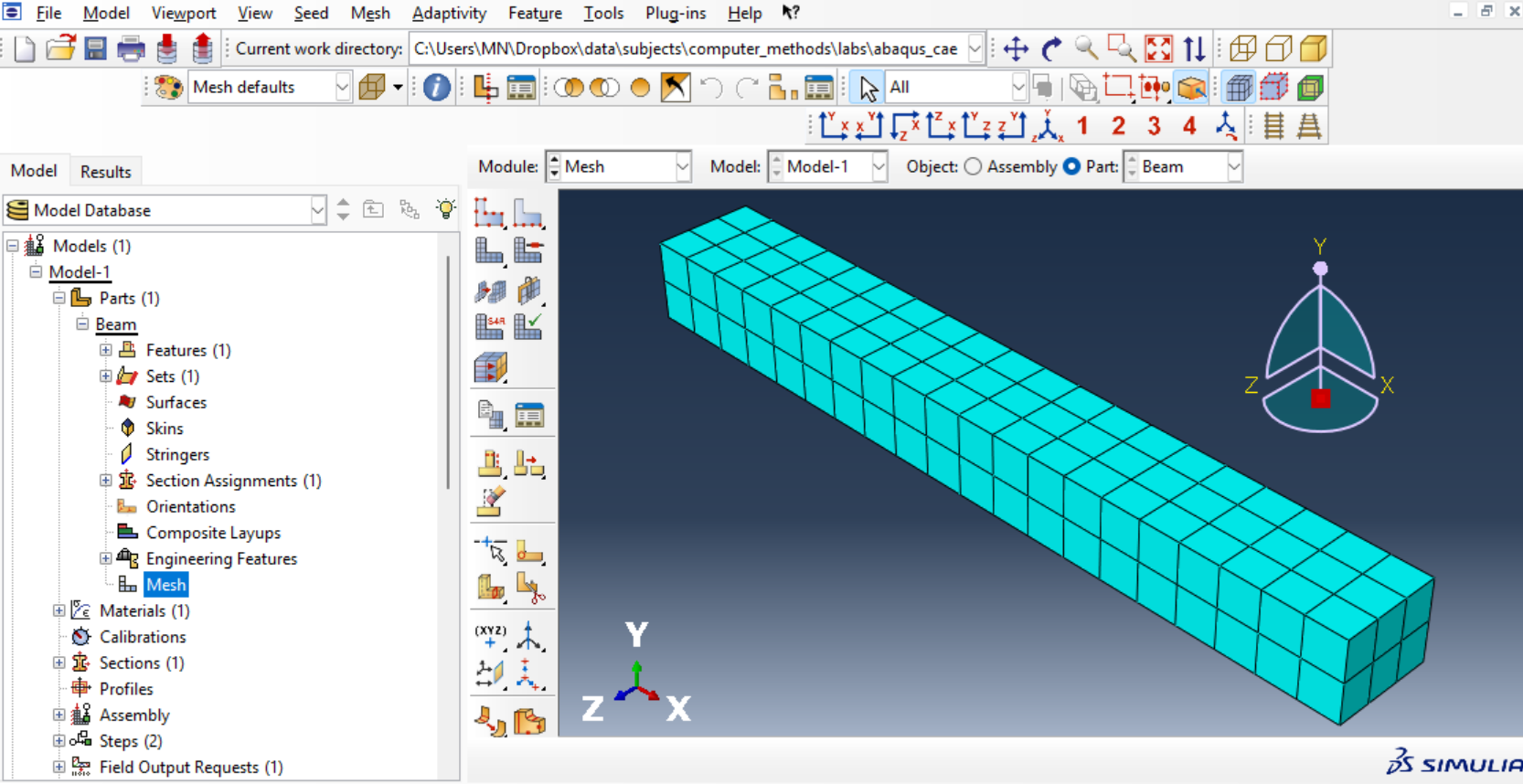

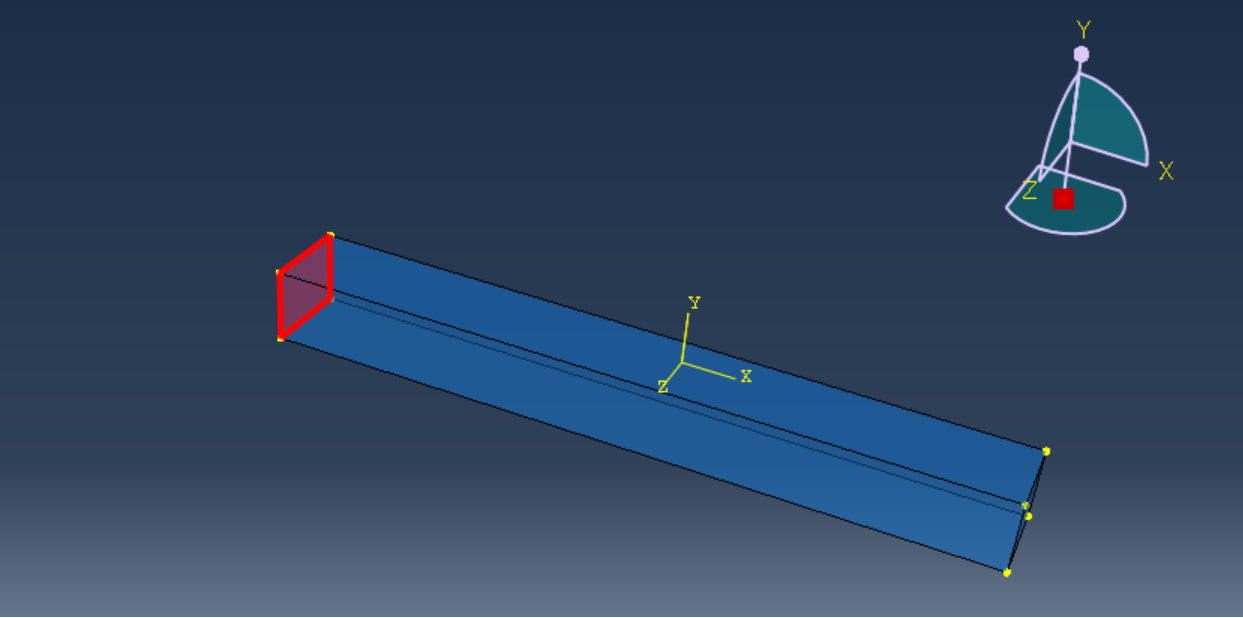

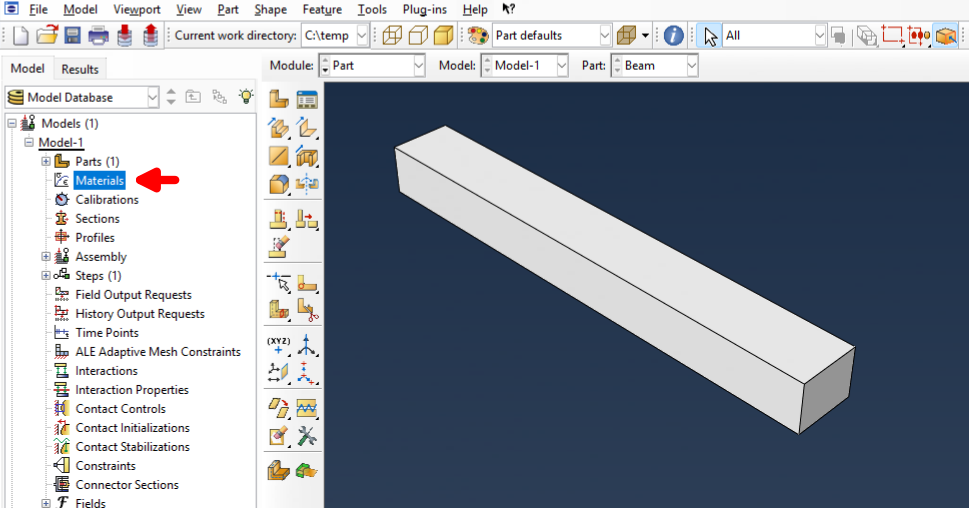

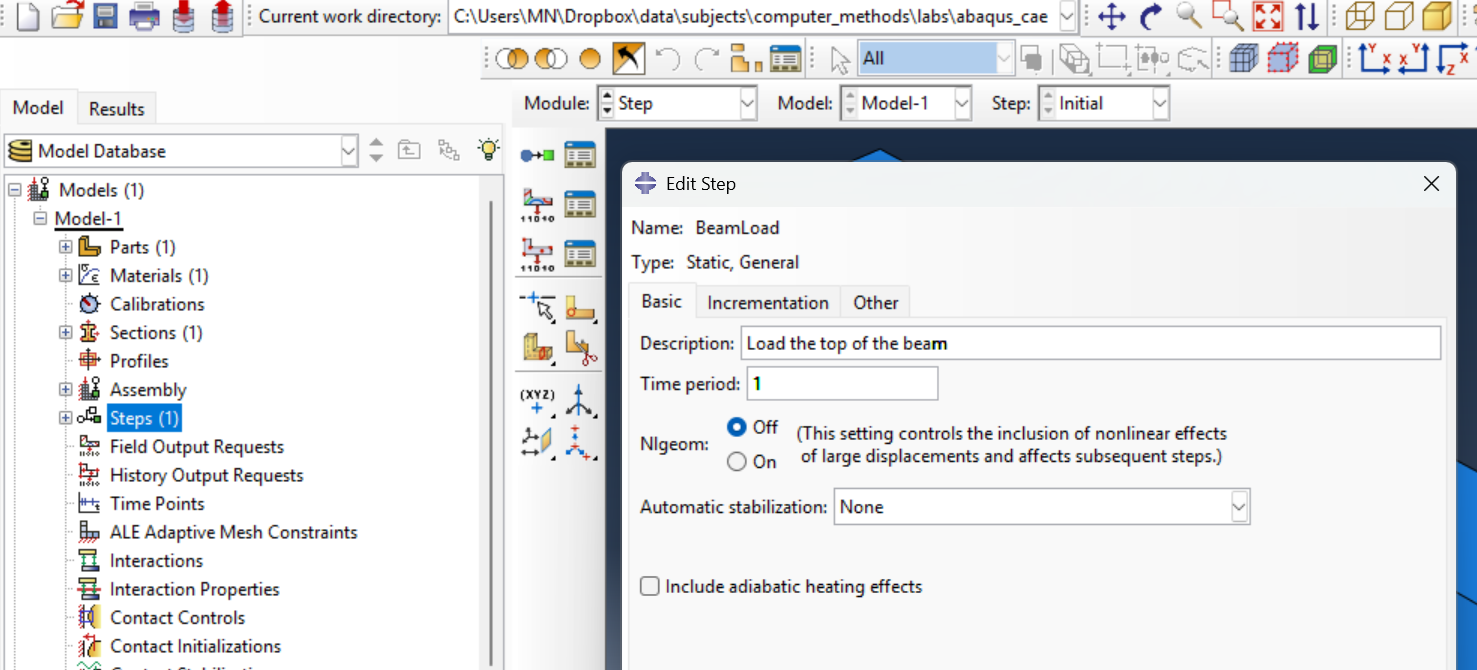

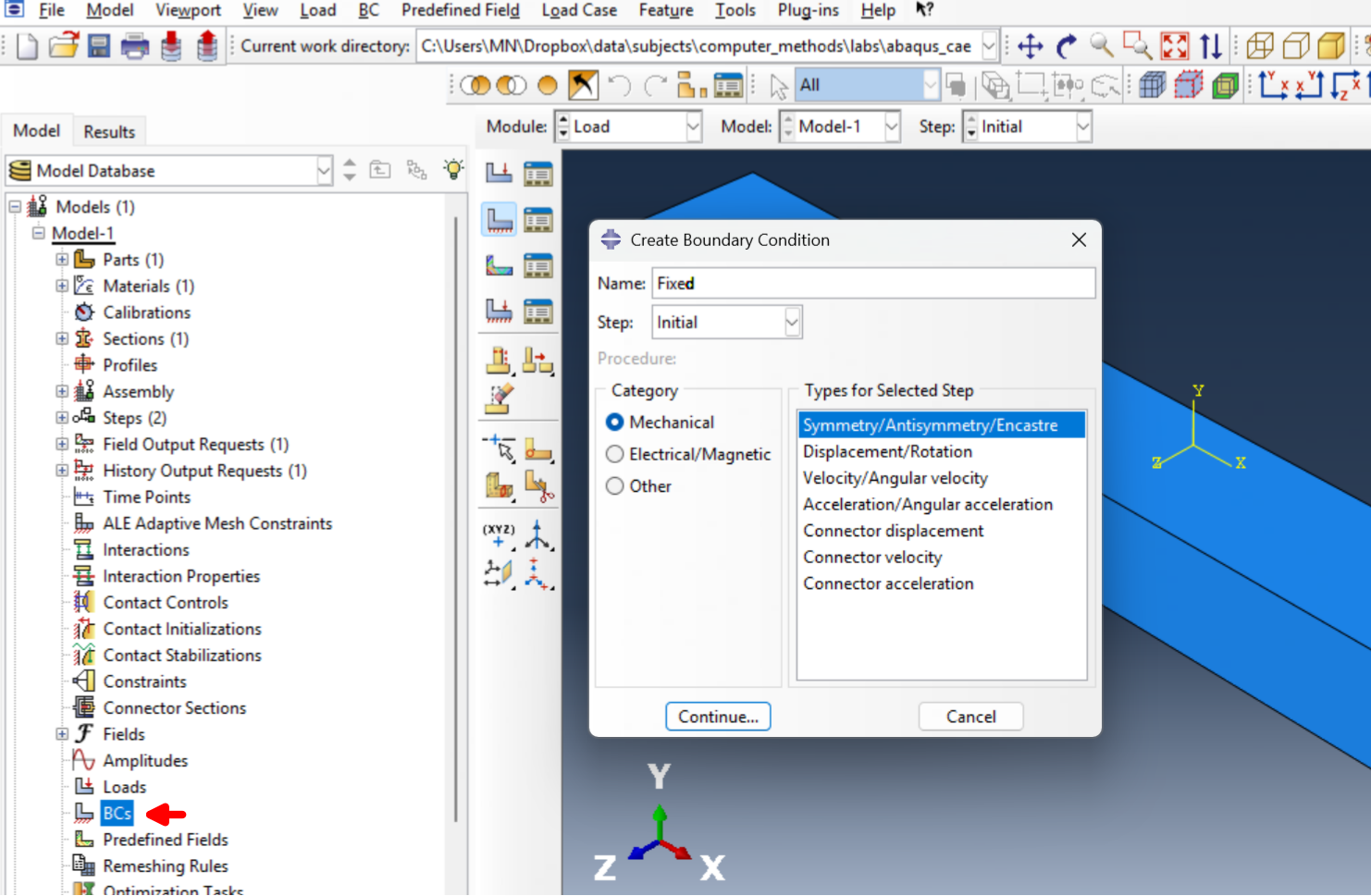

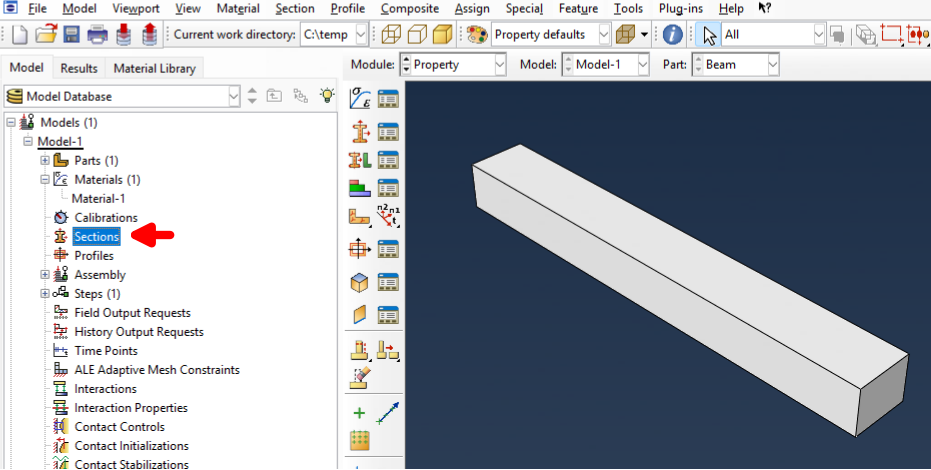

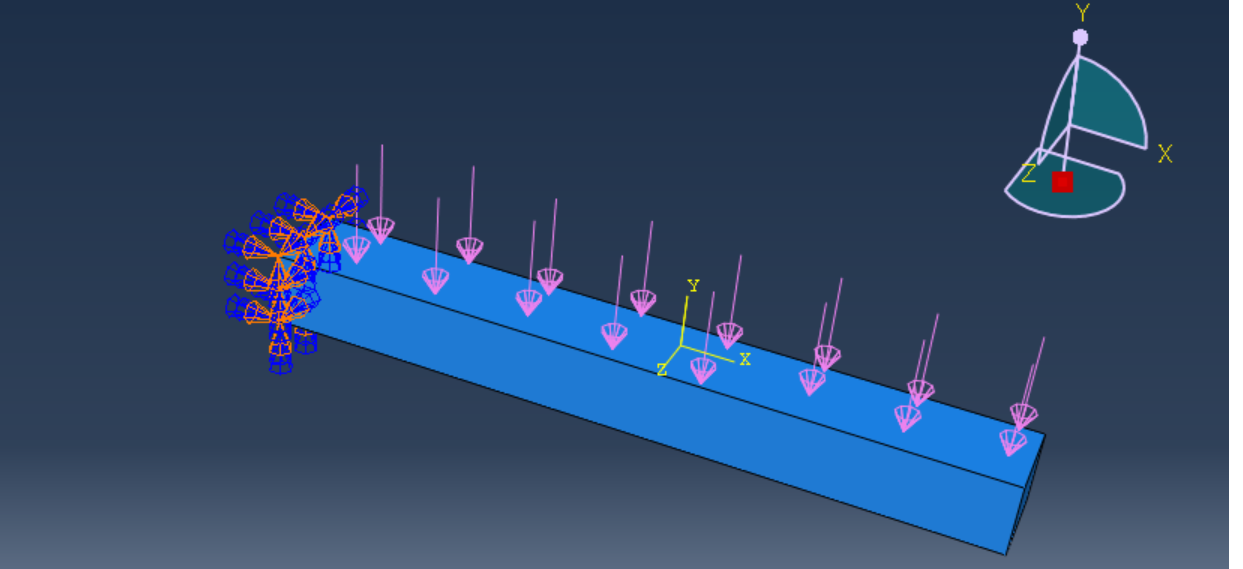

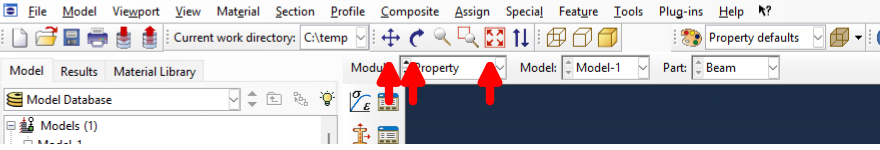

Tworzenie i analizowanie prostego modelu (Appendix B)
